站在停機坪上看飛機，最容易辨認的差異往往就是機翼：輕航機的機翼方方正正、幾乎沒有角度；客機的機翼向後斜掠出漂亮的弧度；戰鬥機的機翼短而寬，前緣還帶著奇怪的折角。這些形狀不是設計師的美學偏好，而是一連串物理妥協的產物。每一種平面形狀都在同時面對至少四個彼此拉扯的需求：低阻力、輕結構、良好的失速特性、以及在目標速度域內的可用性。優化其中任何一項，幾乎必然要犧牲另外幾項。

這篇文章會依序拆解主要的機翼平面形狀，並用較大的篇幅深入探討現代客機最關鍵的一個設計選擇 —— 後掠翼 (Sweepback)。

一切的起點：誘導阻力與升力分布

要理解各種平面形狀的取捨，必須先掌握一個核心概念：誘導阻力 (Induced Drag)。

機翼產生升力時，下表面的高壓氣流會繞過翼尖流向上表面的低壓區，形成翼尖渦流 (Wingtip Vortex)。這股渦流帶走能量、使得有效攻角減小、升力向量後傾——後傾的分量就是誘導阻力。

理論上，當升力沿翼展呈橢圓形分布時，誘導阻力最小。這是升力線理論最著名的結論之一，也是後續所有平面形狀設計的參照基準。同時，誘導阻力與展弦比成反比：展弦比越高 (機翼越細長)，誘導阻力越小。

於是設計師的第一組取捨就出現了：理想的低阻力機翼應該又細又長、升力呈橢圓分布——但這樣的機翼結構效率極差、又重又容易彎曲。

各種平面形狀的取捨

矩形翼 (Rectangular Wing)

最單純的形狀：翼弦從翼根到翼尖完全相同。早期的 Piper Cherokee 系列因為機翼形狀方正，被暱稱為「Hershey Bar Wing」(巧克力棒翼)。

優點： 製造成本最低——所有翼肋幾乎相同、蒙皮曲率單純。更重要的是，矩形翼的升力分布使得翼根的局部升力係數最高，所以失速會從翼根開始，向翼尖擴散。這代表氣流分離會先發生在副翼之前，飛行員在完全失速前仍保有一定的滾轉控制，而且翼根分離的亂流會打到水平尾翼上，產生天然的抖振 (Buffet) 警告。對訓練機而言，這是極其寶貴的特性。

缺點： 升力分布與橢圓形相差最遠，誘導阻力偏大。同時翼尖的升力貢獻低，卻仍然承擔全部的結構重量與彎矩，結構效率不佳。

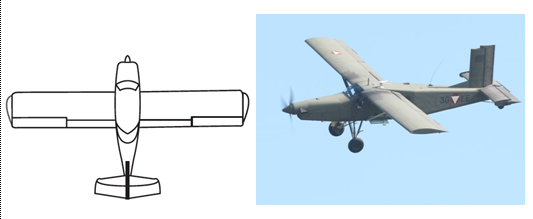

矩形翼 (Rectangular Wing)

梯形翼 (Tapered)

翼弦從翼根向翼尖逐漸縮小，是目前絕大多數飛機的基礎形狀。

優點： 梯形分布能相當接近橢圓升力分布 (梢根比約 0.4 附近的效果最好)，誘導阻力明顯低於矩形翼。更關鍵的是結構：翼根弦長較大，代表翼樑可以做得更深、抗彎能力更強，而彎矩最大的位置正是翼根——這是結構效率上的巨大勝利。

缺點： 梯形翼的局部升力係數峰值往翼尖移動，傾向於翼尖先失速。這非常危險，因為副翼就在翼尖：一旦翼尖分離，飛行員不但失去滾轉控制，還可能因為左右翼不對稱失速而進入翻滾。

解方： 幾何扭轉 (Washout) —— 讓翼尖的安裝角比翼根小 2 至 3 度，確保翼根總是先達到臨界攻角。此外也可以用氣動扭轉 (翼尖採用臨界攻角較大的翼型)、或在翼根加裝失速條 (Stall Strip) 強迫翼根先分離。

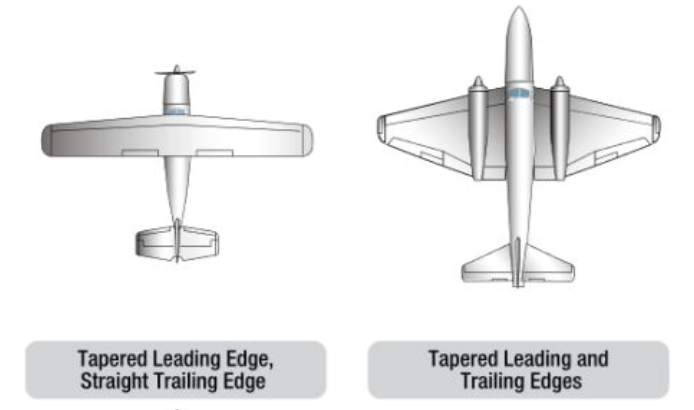

梯形翼 (Tapered)

橢圓翼 (Elliptical)

理論上的最佳解。噴火式戰鬥機 (Supermarine Spitfire) 是最著名的例子。

優點： 在給定翼展與升力下，誘導阻力理論上的最小值。

缺點： 製造成本高昂 —— 每一根翼肋的尺寸都不同，蒙皮是複雜的雙曲率曲面。但更致命的是失速特性：橢圓翼的局部升力係數沿整個翼展幾乎相同，這意味著整片機翼會在同一瞬間一起失速，幾乎沒有漸進的警告。這也是為什麼在二戰後，隨著梯形翼配合扭轉的設計成熟，橢圓翼幾乎完全退出了主流。

這是航空設計的一個經典教訓：理論最優解，經常不是工程最優解。

橢圓翼 (Elliptical)

三角翼 (Delta)

從協和號到幻象戰機，三角翼在超音速領域佔有特殊地位。

優點： 極大的翼根弦長，讓機翼即使做得非常薄 (降低波阻) 也能保有足夠的結構深度與內部油箱容積。前緣後掠角極大，對壓縮性效應的容忍度極高。此外，在大攻角時，三角翼的前緣會產生穩定的前緣渦流 (leading-edge vortex)，渦核的低壓區能額外提供「渦流升力」，讓飛機在遠超過傳統失速攻角的姿態下仍能產生升力。

缺點： 低速時升力係數偏低，必須用很大的攻角來補償——協和號著名的可下垂機鼻 (Droop Nose) 正是為了讓飛行員在進場的高攻角姿態下還能看見跑道。渦流升力的代價是誘導阻力極大，所以三角翼機在進場時往往需要維持較高的推力。

變形： F-16、F/A-18 的前緣延伸 (LEX / Strake)，以及 F-22 的曲柄箭形翼 (Cranked Arrow)，都是在利用渦流升力的同時試圖改善其他速域的表現。

三角翼 (Delta)

前掠翼 (Forward Sweep)

X-29、Su-47 這類實驗機採用的少數派方案。

優點： 後掠翼的展向流往翼尖跑，前掠翼則相反——氣流往翼根流動，使得失速從翼根開始，翼尖與副翼在大攻角下仍保有控制權，這對戰鬥機的高攻角機動極具吸引力。

致命缺點：氣動彈性發散 (Aeroelastic Divergence)。 前掠翼在受力向上彎曲時，幾何上會導致翼尖的攻角增加 (Wash-in)，攻角增加又產生更多升力、造成更大彎曲——這是一個正回饋，可能在瞬間結構破壞。傳統金屬結構要抵抗它，必須付出無法接受的重量代價。直到複合材料的「氣動彈性剪裁」技術成熟 (利用纖維鋪層方向讓彎曲耦合出低頭扭轉)，前掠翼才在實驗機上成為可能——但至今仍未進入量產主流。

有趣的是，後掠翼恰好相反：向上彎曲時翼尖攻角自然減小 (Wash-out)，形成自我抑制的負回饋，順帶還有卸載結構負荷的效果，這是後掠翼一個常被忽略的隱藏優勢。

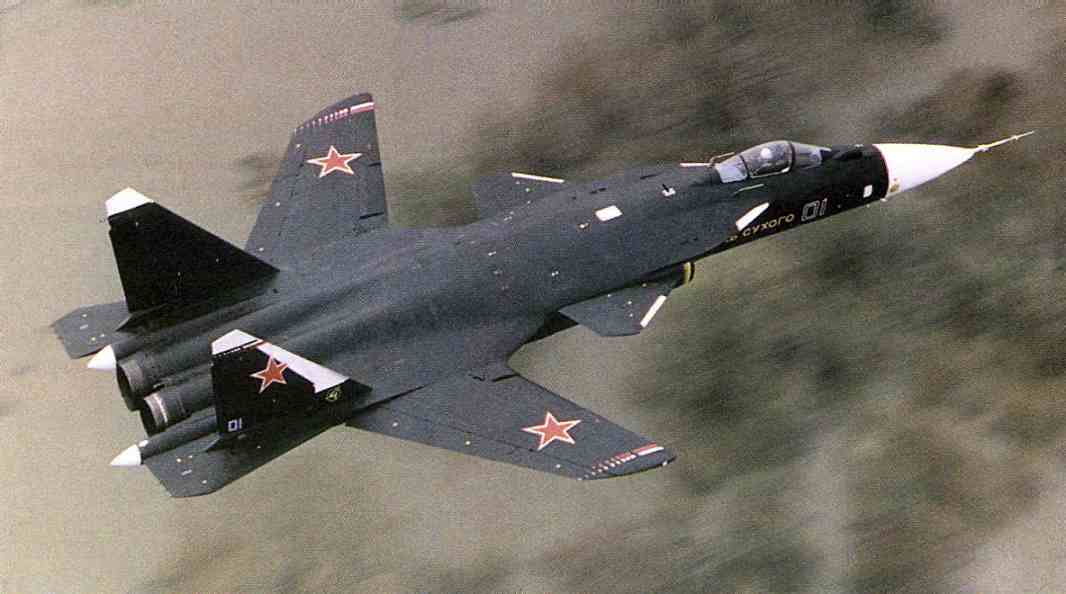

前掠翼 (Forward Sweep)

深入後掠翼：為什麼客機非要「斜」不可?

現在進入本文的核心。後掠翼是二十世紀航空工程最重要的突破之一，它的存在只為了解決一個問題：壓縮性 (Compressibility)。

問題：臨界馬赫數與震波

當飛機的飛行速度接近音速時，機翼上表面因為加速而產生的局部氣流會比自由流更早達到音速。當自由流馬赫數上升到某個值，使得機翼表面某處首次出現 M=1 的氣流時，這個值就是臨界馬赫數 (M_crit)。

超過臨界馬赫數之後，機翼上會形成局部超音速區，並以一道震波 (Shock Wave) 結束。震波帶來三個嚴重後果：

  1. 波阻 (Wave Drag) 急遽上升 —— 阻力係數在短短的馬赫數區間內可能翻倍以上，這就是早期所謂的「音障」
  2. 震波誘發分離 —— 震波後的劇烈逆壓梯度使邊界層分離，造成抖振 (Mach Buffet) 與升力損失
  3. 馬赫俯衝 (Mach Tuck) —— 壓力中心後移、加上尾翼下洗場改變，產生自發的低頭力矩

對想要在 M0.78–0.85 巡航的客機來說，這些現象是無法迴避的。

解方：只有垂直於前緣的速度分量才算數

後掠翼的原理，來自 1935 年 Adolf Busemann 提出、後來由德國與美國在戰後各自發展成熟的簡單後掠理論 (Simple Sweep Theory)。

核心洞見是：對於一個無限長的斜置機翼，決定機翼表面壓力分布 (以及是否產生震波) 的，不是自由流的完整速度，而是垂直於前緣方向的速度分量。平行於前緣的分量只是沿著機翼「滑過去」，並不參與翼型的壓力形成。

用最簡單的關係式表達:

V_有效 = V × cos Λ

其中 Λ 是後掠角。這代表一架以 M0.85 飛行、後掠角 35 度的飛機，其機翼「感受到」的有效馬赫數約為 0.85 × cos(35°) ≈ 0.70 —— 遠低於臨界馬赫數，震波因此被推遲了。

換個角度說：後掠角把臨界馬赫數提高了大約 1/cos Λ 倍。 這也等效於在流向上「拉長」了翼型的弦長，使有效厚度比下降，同樣有利於延遲震波。

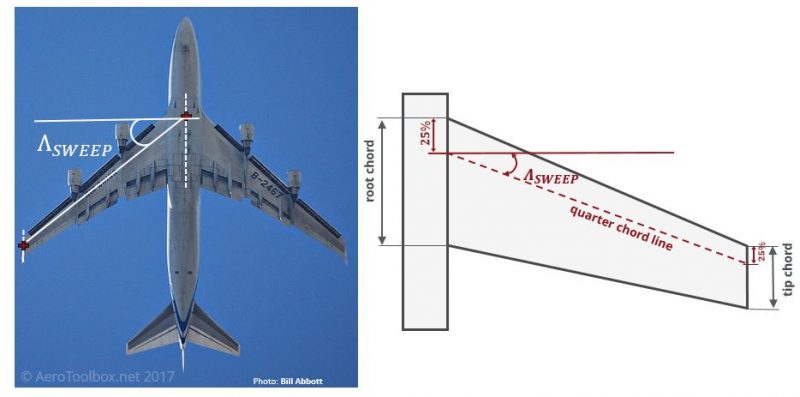

後掠翼 (Swept Wing)

後掠翼的代價

沒有免費的午餐。後掠翼帶來的問題，幾乎每一項都直接影響飛行員的日常操作：

1. 低速升力嚴重不足

既然只有 V·cos Λ 有效，那麼在低速時，機翼能產生的升力也同樣打了折扣——升力線斜率大約按 cos Λ 縮減，最大升力係數也隨之下降。後果是起飛與著陸速度大幅提高。

這正是為什麼現代客機的機翼在起降時會「變形」成完全不同的樣子：前緣縫翼 (Slat)、克魯格襟翼 (Krueger Flap)、多縫式福勒襟翼 (Triple-slotted Fowler flap) —— 這一整套極度複雜、昂貴、又佔重量的高升力裝置，存在的理由有很大一部分就是為了補償後掠角造成的低速升力損失。

2. 展向流與翼尖失速

因為存在平行於前緣的速度分量，後掠翼上的邊界層會沿著翼展往翼尖方向流動。邊界層在往翼尖累積的過程中不斷增厚，使翼尖成為整片機翼上最容易分離的位置。

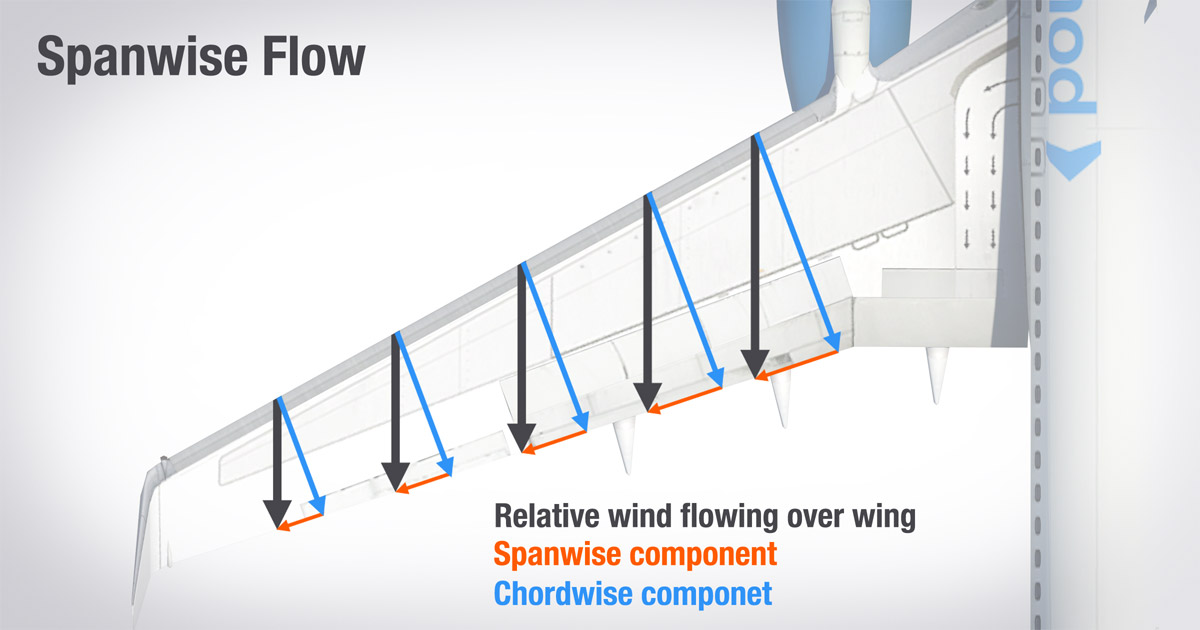

展向流 (Spanwise Flow)

後掠翼的翼尖失速比梯形翼更危險，因為翼尖位置在重心之後：翼尖一旦失去升力，升力中心會向前移動，產生抬頭 (Pitch-up)力矩 —— 飛機不但不會自動低頭改出，反而會進一步增大攻角，把自己推向更深的失速。搭配 T 型尾翼的機種，還可能因為主翼尾流遮蔽水平尾翼而進入無法改出的深失速 (Deep Stall)。

工程上的對策構成了一整個家族，在飛機上都看得到：

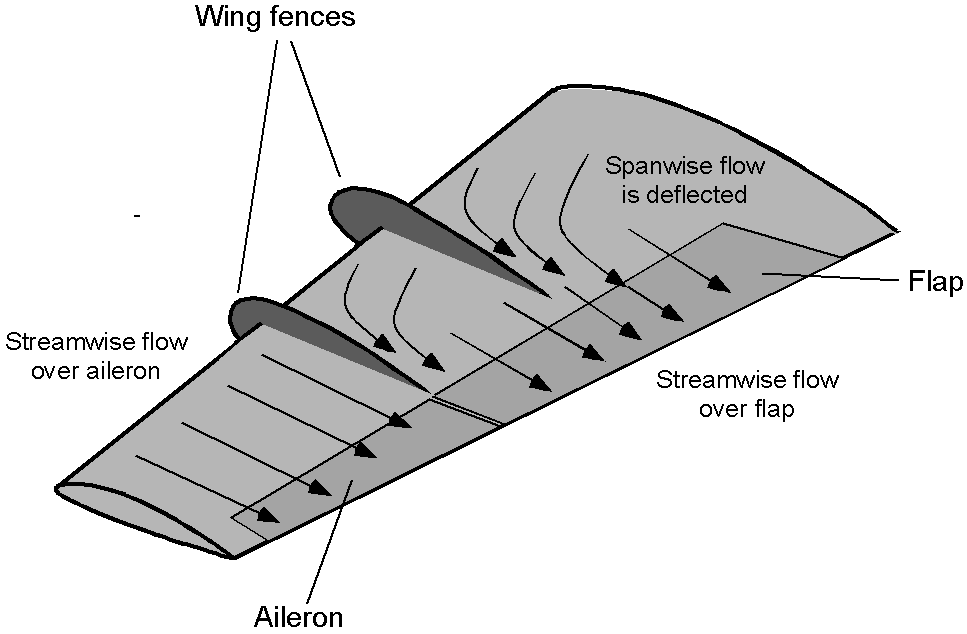

翼刀 (Wing Fence)

此外，幾乎所有後掠翼運輸機都必須加裝失速警告與防止系統：抖桿器 (Stick Shaker) 在接近失速時震動駕駛桿，推桿器 (Stick Pusher) 則在必要時主動壓低機頭。這些系統在直翼小飛機上並不需要——直翼機的自然抖振本身就是警告。

3. 荷蘭滾傾向

後掠翼具有很強的等效上反效應 (Effective Dihedral)：當飛機側滑時，迎風側機翼的有效後掠角減小、升力增加，背風側則相反，產生把飛機扶正的滾轉力矩。

問題在於，這個橫向穩定性太強，相對於方向穩定性形成失衡，導致飛機容易出現滾轉與偏航耦合的振盪 —— 荷蘭滾 (Dutch Roll)。所以幾乎所有後掠翼噴射客機都必須配備偏航阻尼器 (Yaw Damper)，並且在許多機型上，偏航阻尼器失效會直接構成派遣限制。

4. 結構重量與扭轉負荷

後掠使機翼的結構跨距長於幾何翼展，翼根彎矩增加，同時升力中心相對於彈性軸後移，引入額外的扭轉負荷。整體而言，後掠翼比同等翼展的直翼更重、更難設計。

現代的修正：超臨界翼型讓後掠角變小

1960 年代 NASA 的 Richard Whitcomb 開發出超臨界翼型 (Supercritical Airfoil)：上表面較為平坦以抑制過度加速、後緣下彎 (Aft Camber) 以補回升力。這種翼型能在局部超音速區內維持較弱的震波，大幅提高臨界馬赫數。

它帶來的連鎖效應非常深遠：既然翼型本身就能承受更高的馬赫數，設計師就不必再依賴那麼大的後掠角。 這也是為什麼：

較小的後掠角換來的是更輕的結構、更好的低速性能、更短的起降距離 —— 對短程窄體客機而言，這些遠比極致的巡航馬赫數重要。後掠角的大小，本質上反映了一架飛機在「巡航速度」與「起降性能」之間的定位。

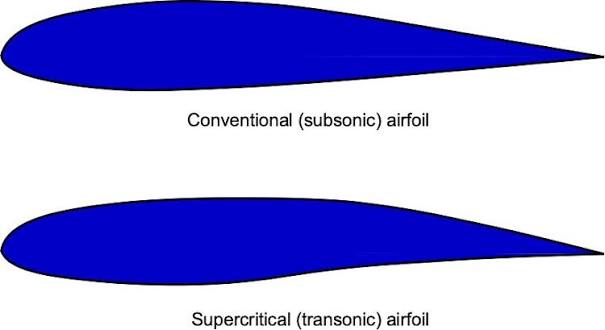

超臨界翼型(Supercritical Airfoil)

可變後掠翼：兩全其美的誘惑

既然高速要大後掠、低速要小後掠，何不讓它可以動？ F-14、F-111、Tornado、B-1B 都採用了可變後掠翼 (Variable-sweep / Swing Wing)。

在氣動上，這確實接近完美解。但代價是機構複雜、樞軸結構極重、維護成本高昂，而且樞軸附近的結構完整性是持續的疑慮。隨著超臨界翼型與高升力裝置的成熟，可變後掠的性能優勢逐漸被侵蝕，新設計已幾乎完全放棄這條路線。這是另一個「理論最優不等於工程最優」的案例。

高展弦比 vs 低展弦比

這也是為什麼現代客機不斷往「更長更細的機翼」推進，而戰鬥機始終維持短而粗的翼面 —— 兩者的任務完全不同。

現代的前沿：如何在不增加翼展的前提下提高展弦比

當代客機設計面對一個很現實的限制：機場登機門的翼展分級。想要更高的展弦比降低誘導阻力，卻不能無限制地把機翼加長。

於是出現了幾種解法:

給飛行員的實務意涵

如果你正從輕航機轉往噴射機，後掠翼帶來的差異值得特別留意：

  1. 失速警告的本質不同。 直翼機靠自然抖振警告你；後掠翼機靠抖桿器警告你 —— 那是人造的、由攻角感測器觸發的訊號，不是空氣動力學給你的直接回饋。
  2. 失速改出的邏輯不同。 後掠翼機失速可能伴隨抬頭趨勢，必須主動且果斷地推桿降低攻角，不能期待飛機自己低頭。
  3. 能量管理的重要性提高。 後掠翼在低速、大攻角時的誘導阻力極大 (所謂的「後側功率曲線」區域更為明顯)，進場時掉到速度以下，再靠推力追回來會遠比想像中緩慢。
  4. 高空的速度包線很窄。 在巡航高度，失速速度與馬赫抖振速度之間的餘裕可能只剩幾十節 —— 這就是所謂的「棺材角 (Coffin Corner)」。

結語

從矩形翼到後掠翼，機翼形狀的演進史，其實是一部工程師與物理限制反覆協商的歷史。每一次形狀的改變，都不是因為找到了「更好的答案」，而是因為任務需求變了或者某項新技術 (複合材料、超臨界翼型、電腦流場模擬) 重新調整了取捨的天平。

下次在停機坪上看到一架飛機，不妨從機翼開始讀它：後掠角有多大、翼尖是什麼形式、前緣有沒有鋸齒、上表面有沒有渦流產生器——這些細節會告訴你，設計者當初認為什麼最重要，又願意為此放棄什麼。
